How to use pyROOT 基礎編 その5

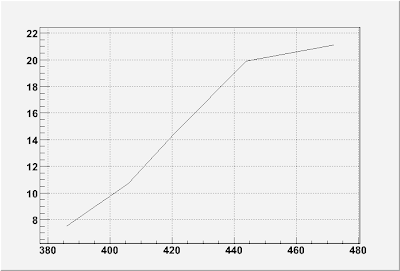

2次元データのプロット

TGraph というクラスを使用する


次のコードでは、引数にプロットするデータファイルを指定する。

データファイルの形式は
data_x data_y


  1. #/bin/usr/env python
  2.
  3. import sys, os
  4. import ROOT
  5.
  6.
  7. if __name__=='__main__':
  8.
  9.
  10.     if len(sys.argv) < 2 :
  11.         sys.exit(1)
  12.
  13.     if not os.path.exists(sys.argv[1]) :
  14.         sys.exit(1)
  15.
  16.     # read data from file
  17.     fin = open(sys.argv[1], "r")
  18.     fins = fin.readlines()
  19.     fin.close()
  20.
  21.
  22.     graph = ROOT.TGraph()
  23.
  24.     # set data point
  25.     for data in fins :
  26.         item = data.split(None)
  27.         np = graph.GetN()
  28.         graph.SetPoint(np, float(item[0]), float(item[1]))
  29.
  30.
  31.     cv  = ROOT.TCanvas("cv""Graph Example"20010700500)
  32.
  33.     pad = cv.cd()
  34.     pad.SetGridx(1)
  35.     pad.SetGridy(1)
  36.
  37.     graph.Draw("APL")
  38.     cv.Update()
  39.
  40.
  41.     # export
  42.     cv.Print("graph1.png")

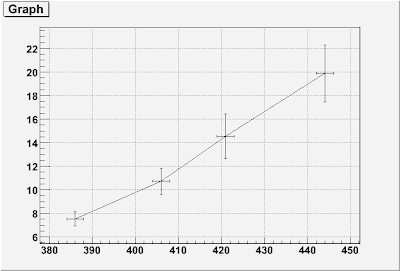

エラーバー付きのプロット

エラーバーを付けてプロットするには、 TGraphErrors クラスを使用する

ここでの引数にしていするデータファイルの形式は
data_x data_y data_x_err data_y_err


  1. #/bin/usr/env python
  2.
  3. import sys, os, array
  4. import ROOT
  5.
  6.
  7. if __name__=='__main__':
  8.
  9.
  10.     if len(sys.argv) < 2 :
  11.         sys.exit(1)
  12.
  13.     if not os.path.exists(sys.argv[1]) :
  14.         sys.exit(1)
  15.
  16.     # read data from file
  17.     fin = open(sys.argv[1], "r")
  18.     fins = fin.readlines()
  19.     fin.close()
  20.
  21.
  22.     dat = {'X'     : array.array('f'),
  23.            'X_ERR' : array.array('f'),
  24.            'Y'     : array.array('f'),
  25.            'Y_ERR' : array.array('f')}
  26.
  27.
  28.     # set data point
  29.     for data in fins :
  30.         item = data.split(None)
  31.         dat['X'].append(float(item[0]))
  32.         dat['X_ERR'].append(float(item[2]))
  33.         dat['Y'].append(float(item[1]))
  34.         dat['Y_ERR'].append(float(item[3]))
  35.
  36.
  37.     graph = ROOT.TGraphErrors(len(dat), dat['X'], dat['Y'],
  38.                               dat['X_ERR'], dat['Y_ERR'])
  39.
  40.
  41.     cv  = ROOT.TCanvas("cv""Graph Example"20010700500)
  42.
  43.     pad = cv.cd()
  44.     pad.SetGridx(1)
  45.     pad.SetGridy(1)
  46.
  47.     graph.Draw("APL")
  48.     cv.Update()
  49.
  50.
  51.     # export
  52.     cv.Print("graph2.png")






Tips プロット時のオプション

Draw("**") のときの ** を変えることで、いろいろなグラフが描ける

A : 軸をグラフの周りに描く
P : データを指定したマーカー (default は ・) でプロットする
L : 折れ線グラフ
C : データの間を滑らかな曲線で結ぶ


1次関数で fitting

  1. #/bin/usr/env python
  2.
  3. import sys, os, array
  4. import ROOT
  5.
  6.
  7. if __name__=='__main__':
  8.
  9.
  10.     if len(sys.argv) < 2 :
  11.         sys.exit(1)
  12.
  13.     if not os.path.exists(sys.argv[1]) :
  14.         sys.exit(1)
  15.
  16.     # read data from file
  17.     fin = open(sys.argv[1], "r")
  18.     fins = fin.readlines()
  19.     fin.close()
  20.
  21.
  22.     dat = {'X'     : array.array('f'),
  23.            'X_ERR' : array.array('f'),
  24.            'Y'     : array.array('f'),
  25.            'Y_ERR' : array.array('f')}
  26.
  27.
  28.     # set data point
  29.     for data in fins :
  30.         item = data.split(None)
  31.         dat['X'].append(float(item[0]))
  32.         dat['X_ERR'].append(float(item[2]))
  33.         dat['Y'].append(float(item[1]))
  34.         dat['Y_ERR'].append(float(item[3]))
  35.
  36.
  37.     graph = ROOT.TGraphErrors(len(dat), dat['X'], dat['Y'],
  38.                               dat['X_ERR'], dat['Y_ERR'])
  39.
  40.
  41.     # fitting
  42.     graph.Fit("pol1")
  43.
  44.     # output fitting parameters
  45.     ROOT.gStyle.SetOptFit()
  46.
  47.     cv  = ROOT.TCanvas("cv""Graph Example"20010700500)
  48.
  49.     pad = cv.cd()
  50.     pad.SetGridx(1)
  51.     pad.SetGridy(1)
  52.
  53.     graph.Draw("AP")
  54.     cv.Update()
  55.
  56.     # export
  57.     cv.Print("graph3.png")
