ML Kit Custom Model その2 : Mobilenet_V1_1.0_224_quant を LocalModel として使う

「ML Kit Custom Model その1 : TensorFlow Lite Hosted Models を利用する」で mobilenet_v1_1.0_224_quant.tflite をダウンロードし、ラベル情報を labels.txt として用意しました。

いよいよ ML Kit Custom Model に組み込みます。


ベースとして MLKitSample ( https://github.com/yanzm/MLKitSample/tree/start ) の start ブランチを利用します。

Firebase でプロジェクトを作ってアプリを登録し、google-services.json を app モジュール直下に配置します。詳しくは上記 MLKitSample の README.md 課題1,2 を参考にしてください。

アプリの dependencies に以下を追加します。

view plainprint?

1. dependencies {
2.     ...
3.
4.     implementation "com.google.firebase:firebase-ml-model-interpreter:16.2.4"
5. }

dependencies { ... implementation "com.google.firebase:firebase-ml-model-interpreter:16.2.4" }

今回は mobilenet_v1_1.0_224_quant.tflite をあらかじめアプリにバンドルして LocalModel として利用します。

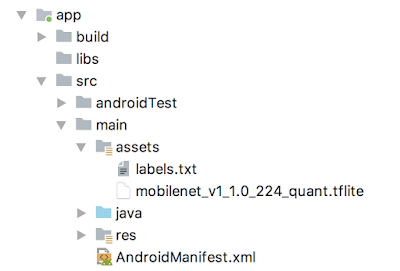

そのため app/src/main/assets に mobilenet_v1_1.0_224_quant.tflite を配置します。また labels.txt も assets に配置します。





推論を実行する際には、入力データの他に入出力の形式も指定しないといけません。そのために用意するのが FirebaseModelInputOutputOptions です。

前回調べた入出力の shape は以下の通りでした。

入力の shape は [ 1, 224, 224, 3] の int32 です。1番目の 1 はバッチサイズ、2番目の 224 は画像の width、3番目の 224 は画像の height、4番目の 3 は色情報（R,G,B）です。入力の dtype は numpy.uint8 です。

出力の shape は [ 1, 1001] の int32 です。1番目の 1 はバッチサイズ、2番目の 1001 は class の個数です。出力の dtype は numpy.uint8 です。

入力の shape は [ 1, 224, 224, 3] の int32 なので inputDims として intArrayOf(1, 224, 224, 3) を用意します。
出力の shape は [ 1, 1001] の int32 なので outputDims として intArrayOf(1, 1001) を用意します。

入出力いずれも dtype は numpy.uint8 なので、dataType には FirebaseModelDataType.BYTE を指定します。

view plainprint?

1. private val dataOptions: FirebaseModelInputOutputOptions by lazy {
2.     val inputDims = intArrayOf(1, 224, 224, 3)
3.     val outputDims = intArrayOf(1, 1001)
4.
5.     FirebaseModelInputOutputOptions.Builder()
6.         .setInputFormat(0, FirebaseModelDataType.BYTE, inputDims)
7.         .setOutputFormat(0, FirebaseModelDataType.BYTE, outputDims)
8.         .build()
9. }

private val dataOptions: FirebaseModelInputOutputOptions by lazy { val inputDims = intArrayOf(1, 224, 224, 3) val outputDims = intArrayOf(1, 1001) FirebaseModelInputOutputOptions.Builder() .setInputFormat(0, FirebaseModelDataType.BYTE, inputDims) .setOutputFormat(0, FirebaseModelDataType.BYTE, outputDims) .build() }

assets にある model を LocalModel として使うには FirebaseLocalModelSource を用意します。 FirebaseLocalModelSource.Builder() の引数に LocalModelSource を識別するための名前（ここでは "asset"）を指定し、setAssetFilePath() で assets/ に配置したモデルファイルを指定します。

作成した FirebaseLocalModelSource は FirebaseModelManager.registerLocalModelSource() で登録しておきます。

FirebaseModelOptions.Builder の setLocalModelName() には FirebaseLocalModelSource.Builder() の引数に指定した名前（ここでは "asset"）を渡します。

最後に FirebaseModelOptions を渡して FirebaseModelInterpreter のインスタンスを取得します。

view plainprint?

1. private val interpreter: FirebaseModelInterpreter by lazy {
2.
3.     val localModelSource = FirebaseLocalModelSource.Builder("asset")
4.         .setAssetFilePath("mobilenet_v1_1.0_224_quant.tflite")
5.         .build()
6.
7.     FirebaseModelManager.getInstance().registerLocalModelSource(localModelSource)
8.
9.     val modelOptions = FirebaseModelOptions.Builder()
10.         .setLocalModelName("asset")
11.         .build()
12.
13.     FirebaseModelInterpreter.getInstance(modelOptions)!!
14. }

private val interpreter: FirebaseModelInterpreter by lazy { val localModelSource = FirebaseLocalModelSource.Builder("asset") .setAssetFilePath("mobilenet_v1_1.0_224_quant.tflite") .build() FirebaseModelManager.getInstance().registerLocalModelSource(localModelSource) val modelOptions = FirebaseModelOptions.Builder() .setLocalModelName("asset") .build() FirebaseModelInterpreter.getInstance(modelOptions)!! }

次に検出部分の実装をしていきます。

FirebaseModelInterpreter の入力データは ByteBuffer か配列か多次元配列でなければなりません。 ここでは ByteBuffer にしてみます。

モデルに渡す画像は 224 x 224 なので Bitmap.createScaledBitmap() で画像をスケールし、ピクセル情報のうち R,G,B のデータを ByteBuffer に入れます。

view plainprint?

1. /**
2.  * Bitmap を ByteBuffer に変換
3.  */
4. private fun convertToByteBuffer(bitmap: Bitmap): ByteBuffer {
5.
6.     val intValues = IntArray(224 * 224).apply {
7.
8.         // bitmap を 224 x 224 に変換
9.         val scaled = Bitmap.createScaledBitmap(bitmap, 224, 224, true)
10.
11.         // ピクセル情報を IntArray に取り出し
12.         scaled.getPixels(this, 0, 224, 0, 0, 224, 224)
13.     }
14.
15.     // ピクセル情報のうち R,G,B を ByteBuffer に入れる
16.     return ByteBuffer.allocateDirect(1 * 224 * 224 * 3).apply {
17.         order(ByteOrder.nativeOrder())
18.         rewind()
19.
20.         for (value in intValues) {
21.             put((value shr 16 and 0xFF).toByte())
22.             put((value shr 8 and 0xFF).toByte())
23.             put((value and 0xFF).toByte())
24.         }
25.     }
26. }
27.
28. private fun detect(bitmap: Bitmap) {
29.     overlay.clear()
30.
31.     // Bitmap を ByteBuffer に変換
32.     val imageByteBuffer = convertToByteBuffer(bitmap)
33. }

/** * Bitmap を ByteBuffer に変換 */ private fun convertToByteBuffer(bitmap: Bitmap): ByteBuffer { val intValues = IntArray(224 * 224).apply { // bitmap を 224 x 224 に変換 val scaled = Bitmap.createScaledBitmap(bitmap, 224, 224, true) // ピクセル情報を IntArray に取り出し scaled.getPixels(this, 0, 224, 0, 0, 224, 224) } // ピクセル情報のうち R,G,B を ByteBuffer に入れる return ByteBuffer.allocateDirect(1 * 224 * 224 * 3).apply { order(ByteOrder.nativeOrder()) rewind() for (value in intValues) { put((value shr 16 and 0xFF).toByte()) put((value shr 8 and 0xFF).toByte()) put((value and 0xFF).toByte()) } } } private fun detect(bitmap: Bitmap) { overlay.clear() // Bitmap を ByteBuffer に変換 val imageByteBuffer = convertToByteBuffer(bitmap) } FirebaseModelInputs.Builder で入力データを作成し、FirebaseModelInterpreter の run() で推論を実行します。

view plainprint?

1. private fun detect(bitmap: Bitmap) {
2.     overlay.clear()
3.
4.     // Bitmap を ByteBuffer に変換
5.     val imageByteBuffer = convertToByteBuffer(bitmap)
6.
7.     val inputs = FirebaseModelInputs.Builder()
8.         .add(imageByteBuffer)
9.         .build()
10.
11.     interpreter
12.         .run(inputs, dataOptions)
13.         .addOnSuccessListener { outputs ->
14.
15.             val output = outputs!!.getOutput<Array<ByteArray>>(0)
16.             // output.size : 1
17.
18.             val labelProbabilities: ByteArray = output[0]
19.             // labelProbabilities.size : 1001
20.             // labelProbabilities の各 Byte を 255f で割ると確率値になる
21.
22.             // 確率の高い上位3つを取得
23.             val topLabels = getTopLabels(labelProbabilities, 3)
24.
25.             overlay.add(TextsData(topLabels))
26.         }
27.         .addOnFailureListener { e ->
28.             e.printStackTrace()
29.             detectButton.isEnabled = true
30.             progressBar.visibility = View.GONE
31.             Toast.makeText(this, e.message, Toast.LENGTH_SHORT).show()
32.         }
33. }

private fun detect(bitmap: Bitmap) { overlay.clear() // Bitmap を ByteBuffer に変換 val imageByteBuffer = convertToByteBuffer(bitmap) val inputs = FirebaseModelInputs.Builder() .add(imageByteBuffer) .build() interpreter .run(inputs, dataOptions) .addOnSuccessListener { outputs -> val output = outputs!!.getOutput<Array<ByteArray>>(0) // output.size : 1 val labelProbabilities: ByteArray = output[0] // labelProbabilities.size : 1001 // labelProbabilities の各 Byte を 255f で割ると確率値になる // 確率の高い上位3つを取得 val topLabels = getTopLabels(labelProbabilities, 3) overlay.add(TextsData(topLabels)) } .addOnFailureListener { e -> e.printStackTrace() detectButton.isEnabled = true progressBar.visibility = View.GONE Toast.makeText(this, e.message, Toast.LENGTH_SHORT).show() } } assets の labels.txt を読んでラベルのリストを用意しておき、labelProbabilities の各確率に対応するラベルを割り出します。 getTopLabels() では PriorityQueue を使って確率の高いラベルだけ残すようにします。

view plainprint?

1. private val labelList: List<String> by lazy {
2.     assets.open("labels.txt").reader().use {
3.         it.readLines()
4.     }
5. }
6.
7. @Synchronized
8. private fun getTopLabels(labelProbabilities: ByteArray, maxSize: Int): List<String> {
9.     val sortedLabels = PriorityQueue<Map.Entry<String, Float>>(
10.         maxSize,
11.         Comparator<Map.Entry<String, Float>> { o1, o2 -> o1.value.compareTo(o2.value) }
12.     )
13.
14.     labelList.forEachIndexed { index, label ->
15.         sortedLabels.add(
16.             AbstractMap.SimpleEntry<String, Float>(
17.                 label,
18.                 (labelProbabilities[index].toInt() and 0xff) / 255f
19.             )
20.         )
21.         if (sortedLabels.size > maxSize) {
22.             sortedLabels.poll()
23.         }
24.     }
25.
26.     return sortedLabels.map { "${it.key} : ${it.value}" }
27.         .reversed()
28. }

private val labelList: List<String> by lazy { assets.open("labels.txt").reader().use { it.readLines() } } @Synchronized private fun getTopLabels(labelProbabilities: ByteArray, maxSize: Int): List<String> { val sortedLabels = PriorityQueue<Map.Entry<String, Float>>( maxSize, Comparator<Map.Entry<String, Float>> { o1, o2 -> o1.value.compareTo(o2.value) } ) labelList.forEachIndexed { index, label -> sortedLabels.add( AbstractMap.SimpleEntry<String, Float>( label, (labelProbabilities[index].toInt() and 0xff) / 255f ) ) if (sortedLabels.size > maxSize) { sortedLabels.poll() } } return sortedLabels.map { "${it.key} : ${it.value}" } .reversed() }



サイなのだが、トリケラトプスって出てる...



猫がでない...



像は認識できた



次は「ML Kit Custom Model その3 : Mobilenet_V1_1.0_224_quant を CloudModel として使う」 です。
