Y.A.M の雑記帳: IO recap : What's new with ConstraintLayout and Android Studio design tools (Google I/O '18)

design 時の tools: 属性

tools:context
tools:itemCount
- ListView, RecyclerView のプレビューで表示するitemの数
tools:layout
tools:listitem
- ListView, RecyclerView のプレビューで表示する各itemのレイアウト
tools:listheader
tools:listfooter
tools:showIn
- 指定した layout リソースに include された状態のプレビューになる
tools:menu
tools:minValue
tools:maxValue
tools:openDrawer

他

tools:text
- プレビューでの文字
tools:textColor
- プレビューでの文字色

サンプルデータ

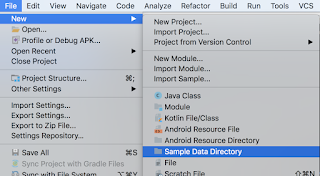

[File] - [New] - [Sample Data Directory] から sample data を置く場所を作る
場所としては app/ 直下に sampledata/ が作られる

ここに material_colors という名前のファイルを作って、各行にカラーコードを書く


#F44336
#9C27B0
#3F51B5
#673AB7

RecyclerView の各 item の ImageView に


tools:tint="@sample/material_colors"

と指定すると、行ごとに @sample/material_colors 内の色が順番に割り当てられる

dimensions なら


4dp
8dp
16dp
...

のようなファイルを用意する

画像の custom sample data はディレクトリ(例えば albumcovers/)を作ってサンプルデータの画像をそこに配置する
ディレクトリ名に _ や大文字を使うと動かないので注意

JSON の custom sample Data では複数のサンプルをまとめて定義できる

albumname.json


{ "songs" : [
  {"title": "Nougat", "author" : "Dylan Dalton"},
  {"title": "Ice Cream", "author": "Isa Henderson"},
  ...
]}


tools:text="@sample/albumname.json/title"
tools:text="@sample/albumname.json/author"

Predefined Sample data

Images, Text, olors, Dates...

@tools:sample/first_names
@tools:sample/last_names
@tools:sample/full_names
@tools:sample/cities
@tools:sample/us_phones
@tools:sample/us_zipcodes
@tools:sample/date/day_of_week
@tools:sample/date/ddmmyy
@tools:sample/date/hhmm
@tools:sample/date/hhmmss
@tools:sample/date/mmddyy
@tools:sample/lorem
@tools:sample/lorem/random
@tools:sample/avatars
@tools:sample/backgrounds/scenic
...

Android Studio 3.2 では resource picker の Drawable のところに sample data category が追加された

Android Studio 3.2 の新しい design time helper では、ImageView を選択して表示されるレンチアイコンをクリックして、sample data を切り替えたり、data set のうち一つだけを使うようにできる
Browse をクリックすると、resource picker が開く

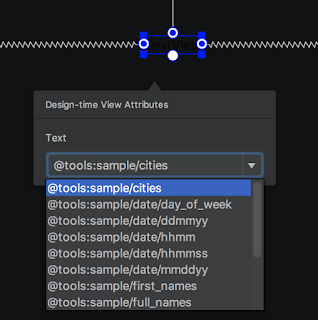

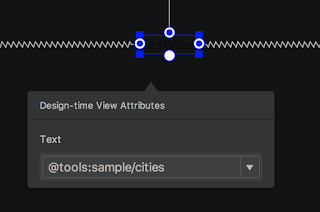

design time helper は TextView でも使える

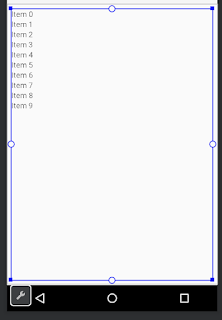

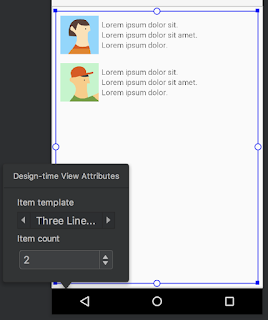

RecyclerView でも使える

listitem に使うレイアウトや itemCount を指定できる
用意されているテンプレを指定すると、そのレイアウトリソースが layout/ にコピーされる
（たまにレンチが出なくなり、まだかなり不安定）

ConstraintLayout

去年（2017） ConstraintLayout 1.0 をリリースした
先月（2018/4） 1.1 をリリースした


implementation 'com.android.support.constraint:constraint-layout:1.1.0'

ConstraintLayout 2.0

Helpers

画面に表示されないがUIを作成するのを助けるもの
Guideline とか Barrier とか
Viewの参照を保持してあれこれする
ConstraintHelper を継承して Custom の Helper を作れる

Helper の3つのカテゴリー

Layout Manipulation
- LinearLayout のような配置を助ける Helper とか FlexBox 的な配置を助けるものとか
Post-Layout Manipulation
- flying object みたいなエフェクトをかけるやつとか
Rendering or Decorating
- Viewの代わりに描画するやつ

Helper の例

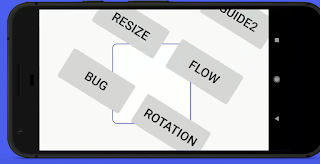

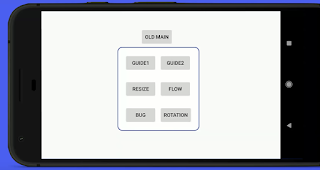

Layers

Helper の一種
View のセットに対する表示・非表示・変形などをサポートする

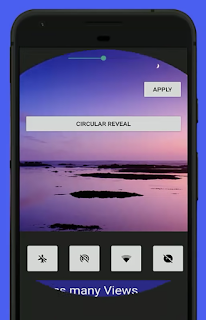

Circular Reveal

Rendering or Decorating 系の Helper
既存の circular reveal code を利用
参照しているViewにだけ適用

Lava Decorator

Rendering or Decorating 系の Helper
View の background を透明にして、この Decorator が Lava っぽい描画を実現する

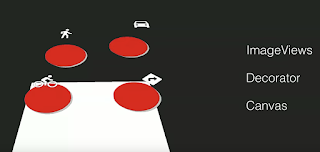

Bottom Panel Decorator

ボトムパネルの background にインタラクティブなエフェクトを描画するやつ

Helper で view の実態と behavior を分離できる

ConstraintLayout 2.0

ConstraintLayout 2.0 では State を XML で指定できる


<ConstraintLayoutStates>

  <State
    android:id="+id/small"
    app:constraints="@layout/layout_small" />

  <State
    android:id="+id/large"
    app:constraints="@layout/layout_large" />

</ConstraintLayoutStates>


fun onCreate(savedInstanceState : Bundle?) {
  super.onCreate(savedInstanceState)
  setContentView(R.layout.layout);
  cl = findViewById(R.id.root)
  cl.setLayoutDescription(R.xml.layout_states)
}

fun change(v : View) {
  cl.setState(closed ? R.id.large : R.id.small)
  closed = !closed
}

特定の constraint set が適用されるときの region を指定できる


<ConstraintLayoutStates>

  <State
    app:constraints="@layout/layout_small" >

    <Constraints
      app:constraints="@layout/layout_small"
      app:region_widthLessThan="550dp" />

      <Constraints
        app:constraints="@layout/layout_large"
        app:region_widthLessThan="450dp" />

  </State>

</ConstraintLayoutStates>


fun onConfigurationChanged(newConfig : Configuration) {
  super.onConfigurationChanged(newConfig)
  cl.setState(newConfig.screenWidthDp, newConfig.screenHeightDp)
}

cl.setOnConstraintsChanged { state, layoutId ->
  TransitionManager.beginDelayedTransition(cl)
}

MotionLayout

ConstraintLayout 2.2 予定
ConstraintLayout の subclass
ConstraintLayout の全てのプロパティを持っている
2つの State 間のアニメーションを代わりにやってくれる

MotionLayout が複数の View と Helper を持ち、MotionScene が2つの ConstraintSet と OnTouch と KeyFrame を持つ
ConstraintSet に custom 属性が増え、アニメーションをカスタマイズできる
MotionLayout は Nest できる

Motion Editor

keyframe を追加してアニメーションを編集できる
going work now
